溫度范圍:室溫-300℃ | 升溫速率:≤8℃ |
溫度波動性:±1℃ | 電源:380V 50Hz |
溫度均勻性:±3℃ | 功率:0-30KW |
供貨方式:標準品、非標定制 | 加熱方式:電加熱 |
● 控制界面簡潔明了,操作簡單,適用多種工況
● 高品質控溫系統,精準恒溫,PID自動演算
● 運行穩定,多重安全保護裝置,確保設備安全性
● PLC控制功能更強大,控溫更精準,運行程序可根據工況隨時更改
● 可根據工況非標定制,應用場景廣

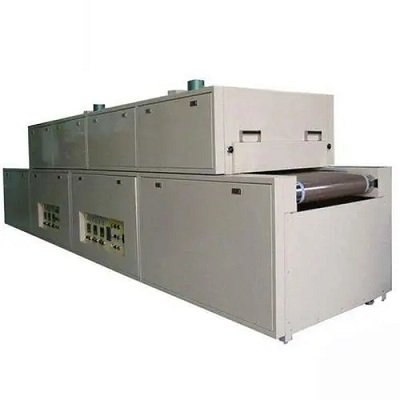

01 產品結構
設備結構: | 鋼結構骨架及優質鋼板,電加熱、風機、傳動部件、PLC控制系統組合而成。 |
熱風循環: | 雙側風道出風,中間風道回風 |
鼓風電機: | 耐高溫長軸電機、耐高溫不銹鋼風輪 |
傳動方式: | 倍速鏈/地軌鏈/滾筒鏈,根據不同工況選用合適傳動方式 |
加熱元件: | 多組不銹鋼翅片加熱器,升溫速度快,性能更穩定,便于更換 |
加溫倉室: | 低溫區、高溫區、降溫區,多種溫倉組合選擇 |
倉室尺寸: | 上料段200MM,加熱段2000-4000mm,出料段800mm |
開門方式: | 液壓氣彈桿開合 |
表面處理: | 高溫靜電噴塑,默認色號RAL7035,顏色可選。 |
外殼材料: | Q235冷板折彎焊接 |
內膽材料: | 加厚SUS304不銹鋼板,背面多道加強板,確保高溫不變形。 |
設備骨架: | 優質方管或角鐵整體焊接,加厚鋼板折彎加強。 |
保溫材料: | 100mm厚耐高溫硅酸鋁巖棉 |
進氣排氣: | 3個∮60mm進氣孔,2個可調節蝶閥排氣口 |
02 控制系統
鼓風方式: | 強壓循環運風 |
加熱控制: | SSR固態繼電器輸出,PLC智能控制,自動升溫、加溫 |
溫 控 器: | 歐姆龍溫控器,PID自整定,自動恒溫 |
升溫時間: | 根據客戶工況選用合適電加熱,滿足客戶升溫時間要求 |
傳動控制: | 根據工況,由電器工程師撰寫對應PLC控制程序 |
安全保護: | 缺相與相序保護,風機過載保護,超溫切斷交流接觸器獨立保護 |
超溫保護: | 獨立配置超溫保護儀表,超過溫度限自動報警并主動切斷加溫 |
測溫裝置: | K型熱電偶或PT100鎧甲傳感器,測量精度±1℃ |
定時控制: | 液晶觸摸屏自由設置,0-99小時可設定,可放心預設烘烤時間 |
報警裝置: | 三色LED聲光報警系統 |
電器元件: | 歐姆龍、施耐德進口品牌 |
安全裝置: | 漏電、短路、過載保護,鼓風電機過載缺相保護 |
控制方式: | 液晶觸摸屏PLC控制。 |
03 產品功能
自動恒溫: | 根據設定溫度、時間值自動執行升溫、恒溫、降溫。 |
超溫保護: | 超溫切斷加熱并報警,對設備及加熱系統進行保護。 |
計時功能: | 手動、自動計時兩種方式,顯示運行時間、剩余時間。 |
聲光報警: | 三色LED聲光報警器,視覺聲覺清晰了解設備運行狀況。 |
相序保護: | 對電源缺相保護報警并斷電。 |
過載保護: | 防止電機過載過熱燒毀。 |
04 可選配置
加熱部件: |
魚鰭翅片加熱管 U型電加熱管 鋁翅片加熱管 鎳鉻加熱盤 |
循環風機: | 長軸風機 離心風機 |
減速電機: | 國產優質電機 精研電機 西門子電機 |
傳動系統: | 滾筒傳送 倍速鏈 地軌鏈 |
溫控系統: | 國產優質溫控器 歐姆龍溫控器 |
PLC控制系統: |
三菱PLC 信捷PLC 西門子PLC |
液晶觸摸屏: |
西門子液晶屏 三菱液晶屏 信捷液晶屏 |
