溫度范圍：室溫-300℃ | 升溫速率：≤8℃ |
溫度波動性：±1℃ | 電源：380V 50Hz |
溫度均勻性：±3℃ | 功率：0-10KW |
供貨方式：標準品、非標定制 | 加熱方式：電加熱 |
● 控制界面簡潔明了，操作簡單，適用多種工況
● 高品質控溫系統，精準恒溫，PID自動演算
● 運行穩定，多重安全保護裝置，確保設備安全性
● 可根據工況非標定制，應用場景廣
01 產品結構

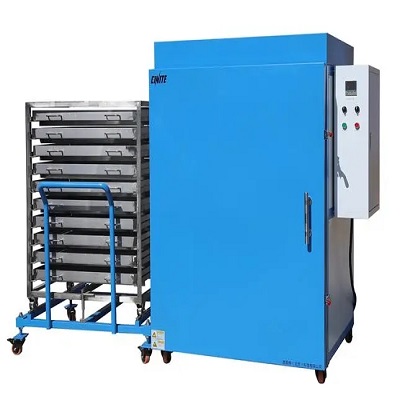

設備結構： | 鋼結構骨架及優質鋼板，電加熱、風機、溫度控制系統組合而成。 |
熱風循環： | 強壓送風，不銹鋼離心風葉，均勻性好 |
鼓風電機： | 耐高溫長軸電機、耐高溫不銹鋼風輪 |
軌道裝置： | 國標工字鋼軌道，長度200-1000MM，中間距：500-2000MM |
手動推車： | 手動平板滾輪推車，槽鋼井字框架，表面焊接鋼板，承重100-500KG。 |
運行方式： | 進/停/出三個按鈕控制臺車，限位開關定位小車停止位置，紅外傳感門車互鎖 |
加熱元件： | 不銹鋼發熱器，升溫速度快，壽命2萬小時以上 |
開門方式： | 雙開門或升降門 |
表面處理： | 高溫靜電噴塑，默認色號RAL7035，顏色可選。 |
外殼材料： | Q235冷板，表面磷化處理 |
內膽材料： | 加厚SUS304不銹鋼板，背面多道加強板，確保高溫不變形。 |
設備骨架： | 優質方管或角鐵整體焊接，加厚鋼板折彎加強。 |
隔熱材料： | 100mm厚耐高溫硅酸鋁巖棉 |
可選層架： | 1、網板； 2、托盤； 3、格柵架； |
可選配置： | 1、增減層數及層架方式；2、分階段程序控溫；3、超溫保護；4、強排抽風；5、溫度記錄儀；6、高溫觀察視窗；8、遠程控制；9、觸摸屏PLC控制；10、元器件品牌 |
02 控制系統
加熱方式： | 電加熱，熱風循環 |
加熱控制： | SSR固態繼電器，PID自整定，控溫精準 |
溫控器： | LED雙數顯高精度溫度控制器，控溫精度±1℃ ,PID自整定，自動恒溫 |
安全保護： | 缺相與相序保護，風機過載保護，超溫切斷交流接觸器獨立保護 |
超溫保護： | 獨立配置超溫保護儀表，超過溫度限自動報警并主動切斷加溫 |
測溫裝置： | 兩支K型熱電偶傳感器，耐高溫外接線頭，精準測量 |
定時控制： | 高精度數量定時器，0-99小時可設定，可放心預設烘烤時間 |
報警裝置： | 聲光報警系統，時間到自動聲光報警并斷電停止加溫 |
測溫裝置： | K型熱電偶傳感器，或是PT100鎧甲傳感器 |
電器元件： | 常規為正泰、德力西國內知名品牌，可選歐姆龍、施耐德進口品牌 |
安全裝置： | 漏電、短路、過載保護，鼓風電機過載缺相保護 |
控制方式： | 常規為儀表式，可選液晶觸摸屏PLC控制。 |
03 產品功能
自動恒溫： | 根據設定溫度、時間值自動執行升溫、恒溫、降溫。 |
超溫保護： | 超溫切斷加熱并報警，對設備及加熱系統進行保護。 |
計時功能： | 手動、自動計時兩種方式，顯示運行時間、剩余時間。 |
聲光報警： | 三色LED聲光報警器，視覺聲覺清晰了解設備運行狀況。 |
相序保護： | 對電源缺相保護報警并斷電。 |
過載保護： | 防止電機過載過熱燒毀。 |
04 可選配置
加熱部件： |
魚鰭翅片加熱管 U型電加熱管 鋁翅片加熱管 鎳鉻加熱盤 |
循環風機： | 長軸風機 離心風機 |
減速電機： | 國產優質電機 精研電機 西門子電機 |
傳動系統： | 滾筒傳送 倍速鏈 地軌鏈 |
溫控系統： | 國產優質溫控器 歐姆龍溫控器 |
PLC控制系統： |
三菱PLC 信捷PLC 西門子PLC |
液晶觸摸屏： |
西門子液晶屏 三菱液晶屏 信捷液晶屏 |
